گروت و گروت ریزی دو واژه مرتبط به هم در صنعت ساخت و ساز هستند اما هر یک به مفهومی خاص اشاره میکنند. گروت یک نوع ملات است که معمولاً از سیمان، ماسه و افزودنیهای مختلف معدنی یا رزینهای شیمیایی مانند اپوکسی ساخته میشود و برای ترمیم و تقویت سازههای مختلف به کار میرود. گروتینگ به فرآیندی در ساخت و ساز اشاره دارد که یک مانع نفوذ ناپذیر بین دو سطح ایجاد میکند. گروتینگ فرآیندی در ساخت و ساز و تکمیل بتن است که امکان پر کردن شکافهای سازه را فراهم میکند.
گروت ریزی چیست؟
گروتینگ یا گروت ریزی به فرایند پر کردن ترکها و فضاهای خالی زیر سازهها اطلاق میشود. این کار با تزریق مواد به داخل حفرهها یا انواع ترک بتن، سازه بنایی، خاک، توده سنگ و موارد دیگر است که به منظور افزایش ظرفیت باربری سازه استفاده میشود. فرایند گروت ریزی باعث افزایش مقاومت سازه میشود. گروتینگ کلید هر پروژه ساخت و ساز موفقی است زیرا تمام شکافهای کوچک را پر میکند تا سطحی صاف ایجاد کند که بتوانید بدون نگرانی روی آن راه بروید یا بنشینید. مادهای که برای این منظور استفاده میشود، گروت نامیده میشود. برای اطلاعات بیشتر در رابطه با انواع گروت میتوانید به سایت پارتاک مراجعه کنید.
انواع گروت ریزی
همانطور که گفته شد گروت ریزی یک فرایند ساختمانی است که با توجه به ویژگیهای پروژه به انواع مختلفی تقسیم میشود. انتخاب نوع مناسب گروت ریزی براساس عواملی مانند ویژگیهای زمین شناسی، شرایط محیطی، نوع سازه و اهداف اجرایی پروژه تعیین و اجرا میشود. در ادامه به بررسی چند نوع متداول و مهم گروتینگ میپردازیم.
گروتینگ تزریقی
این نوع گروتینگ یک روش تخصصی در عملیات بهسازی و تقویت سازهها میباشد که طی آن، مواد گروت تحت فشار کنترلشده به درون ترکها، شکافها یا حفرههای موجود در بتن، خاک یا سنگ تزریق میشود تا به تثبیت ساختار و افزایش مقاومت سازه کمک کند. گروتینگ تزریقی با دقت بالا و قابلیت تنظیم فشار در پروژههای حساس مانند تعمیرات سازهای وتقویت پیها بسیار کاربردی است.
گروت ریزی تراکمی
گروتینگ تراکمی برای تقویت خاکهای سست یا پر کردن حفرههای زیرزمینی به کار میرود. در این روش ماده گروت به صورت نیمه مایع و با فشار بالا به داخل خاکهای سست تزریق میشود تا تراکم و استحکام بستر را بهبود دهد. گروت ریزی تراکمی در پیشگیری از نشست زمین و تثبیت فونداسیون موثر است.
گروت ریزی پرده ای
در گروتینگ پرده ای گروت به صورت ردیفی و در نقاط از پیش تعیین شده تزریق میشود تا یک پرده نفوذناپذیر در لایههای خاک یا سازه ایجاد شود. گروت ریزی پرده ای بیشتر برای جلوگیری از نشت آب و پایداری سازههایی مانند تونلها و سدها به کار میرود.
گروتینگ تراوشی
این روش زمانی استفاده میشود که گروت برای پر کردن منافذ ریز، ترکها و حفرههای موجود در خاک یا سنگ به آرامی تزریق میشود. گروتینگ تراوشی باعث افزایش چسبندگی و مقاومت مصالح بدون ایجاد فشردگی میشود. گروتینگ تراوشی با قابلیت نفوذ بالا و ایجاد پیوند مستحکم در تثبیت خاکهای دانهریز و جلوگیری از نشست سازهها، بهویژه در پروژههای عمرانی پیچیده مورد استفاده قرار میگیرد.
گروتینگ جت
جت گروتینگ یکی از روشهای جدید در بهسازی خاک میباشد. در این روش گروت با استفاده از فشار بالا به درون خاک تزریق میشود. . این فشار باعث اختلاط کامل بین خاک و گروت میشود و در نهایت منجر به ایجاد ستونهای مقاوم در خاک میشود. گروتینگ جت به دلیل افزایش ظرفیت باربری خاک و جلوگیری از نشستهای ناخواسته در پایدارسازی پیها و تقویت سازههای تونلها کاربرد دارد.
گروتینگ سنگی
گروتینگ سنگی برای پر کردن ترکها و شکافهای موجود در سنگهای سخت استفاده میشود. این نوع گروتینگ اغلب در تثبیت پیها، سازههای سنگی، و بهسازی مناطق با ریسک لغزش بهکار میرود.
گروت ریزی شیمیایی
این نوع از گروتینگ از مواد شیمیایی مانند سیلیکاتها استفاده میکند که پس از تزریق در سنگ یا خاک واکنش داده و ساختاری مقاوم و پایدار ایجاد میکند. گروتینگ شیمیایی به دلیل سرعت بالا در استفاده و قابلیت نفوذ در منفاذ ریز، در تثبیت آببندی سازهها و خاکهای رسی کاربرد دارد.
هر یک از انواع گروتینگ اشاره شده در بالا با توجه به نیازهای خاص هر پروژه، میتوانند راهکاری موثر برای تقویت، آببندی و پایدارسازی خاک و سازهها باشند.
مزایای گروت ریزی
در ادامه به بررسی مزایای اصلی گروتینگ میپردازیم:
- افزایش مقاومت و استحکام سازه: گروتها اغلب از سیمان، ماسه و افزودنیهای شیمیایی و معدنی تشکیل میشوند که از لحاظ استحکام مقاومت بالایی دارند. به همین دلیل گروت ریزی در بهبود مقاومت اتصالات سازه موثر است و باعث میشود سازه، فشارهای دینامیکی و استاتیکی را به خوبی تحمل کند.
- پر کردن ترکها و فضاهای خالی: در انواع سازهها مانند سازههای بتنی به مرور زمان ترکهای ریز و فضاهای خالی ایجاد میشود که منجر به ضعیف شدن سازه میشود. گروت ریزی با پر کردن این فضاهای خالی از گسترش ترکها جلوگیری میکند.
- ایجاد پیوند قوی بین اتصالات و المانها: گروت ریزی با ایجاد پیوند مستحکم بین قطعات و المانهای سازه، اتصال ایمن و مطمئنی را فراهم میکند. این مزیت در نصب و تثبیت تجهیزات صنعتی یا ستونها کاربرد دارد.
- قابلیت انتقال بار و فشار: گروتها به دلیل خواص فیزیکی و مکانیکی خاص خود، میتوانند به خوبی بارها و فشارهای وارد شده به سازه را تحمل کنند. این مزیت به ویژه در گروت ریزی زیر صفحات پایه ماشینآلات سنگین یا پلها که نیاز به توزیع یکنواخت نیروها حائز اهمیت است کاربرد دارد.
- کاهش هزینههای تعمیرات و نگهداری: با اجرای گروت ریزی و تقویت اتصالات، میتوان از هزینههای آتی تعمیر و نگهداری جلوگیری کرد. . پر کردن ترکها و فضاهای خالی در زمان مناسب، مانع از تخریب بیشتر سازه میشود و هزینههای ناشی از بازسازیهای بزرگ را به میزان قابل توجهی کاهش میدهد.
- افزایش سرعت اجرا: گروتها به دلیل داشتن روانی و سیالیت بالا، به راحتی و با سرعت میتوانند در فضاهای خالی و اتصالات قرار گیرند. این امر باعث افزایش سرعت اجرای گروتینگ پروژهها، به ویژه در محیطهای صنعتی و پروژههای بزرگ میشود.
- مقاومت در برابر ارتعاشات و شوک: گروتها معمولاً در برابر ارتعاشات و بارهای دینامیکی از مقاومت بالایی برخوردار هستند. این ویژگی باعث میشود که در تثبیت ماشینآلات سنگین، ستونها و قطعات سازهای که در معرض لرزش و ارتعاشات مداوم هستند، عملکرد مناسبی داشته باشند.
- جلوگیری از نشست سازه: گروتریزی در زیر المانهای سازهای مانند پایهها و ستونها از نشست سازه جلوگیری میکند. این امر از ایجاد ترکهای جدید و آسیبهای سازهای پیشگیری و باعث افزایش طول عمر مفید سازه میشود.
- انعطافپذیری بالا در استفاده: گروتها با توجه به نوع و ویژگیهای خود انعطافپذیری بالایی دارند، به همین خاطر از گروتریزی در زیر صفحات پایه ماشینآلات گرفته تا استفاده در ترمیم و تقویت سازههای بتنی استفاده میشود.
در مجموع گروتریزی به دلیل دارا بودن مزایای فوق، در پروژههای ساختوساز و ترمیم سازهها به عنوان یک راهکار موثر و مطمئن شناخته میشود. انتخاب نوع مناسب گروت و اجرای صحیح آن میتواند تأثیر بسزایی در پایداری و استحکام سازهها داشته باشد.
کاربردهای گروت ریزی چیست؟
گروتینگ یا گروت ریزی یک روش مؤثر در افزایش مقاومت و پایداری سازهها، کاربردهای متنوعی در پروژههای عمرانی، صنعتی و ساختمانی دارد. این فرآیند با استفاده از انواع گروت مانند گروتهای سیمانی، گروتهای اپوکسی و گروتهای پلیمری انجام میشود و در تثبیت و تقویت اجزای مختلف سازه به کار میرود. از جمله از کاربردهای گروتینگ میتوان موارد زیر را نام برد:
- ترمیم و تقویت سازههای بتنی: گروتینگ در ترمیم و تقویت سازههای بتنی آسیبدیده نقش بسزایی دارد. این آسیبها ممکن است به دلایل مختلفی مانند خوردگی میلگرد، ترکخوردگی یا فرسایش ایجاد شوند. با تزریق گروت، میتوان مقاومت فشاری و خمشی سازه را بهبود بخشید و طول عمر آن را افزایش داد.
- پر کردن فضاهای خالی و ترکهای سازهای: یکی از کاربردهای اصلی گروت ریزی، پر کردن فضاهای خالی و ترکهای ایجاد شده در سازههای بتنی، سنگی و فلزی است. این فضاهای خالی ممکن است در نتیجهی تغییرات حرارتی، نشست سازه، یا آسیبهای ناشی از عوامل محیطی ایجاد شوند. گروتینگ با پر کردن این فضاها، استحکام و یکپارچگی سازه را حفظ و از گسترش ترکها جلوگیری میکند.
- نصب و تثبیت ماشینآلات صنعتی: در صنایع مختلف نفت و گاز، پتروشیمی، پالایشگاهها و کارخانهها، از گروتها برای تثبیت ماشینآلات سنگین و حساس استفاده میشود. این ماشینآلات نیازمند پیوند محکم و ایمن با زیرسازههای بتنی یا فولادی هستند تا در برابر ارتعاشات و تنشهای دینامیکی مقاومت کنند. گروتینگ در زیر پایههای ماشینآلات و تجهیزات، لرزشها را کاهش داده و از جابجایی یا آسیبدیدگی تجهیزات جلوگیری میکند.
- پر کردن درزهای انبساطی: در سازههای بتنی، برای مقابله با انبساط و انقباض ناشی از تغییرات دما، از درزهای انبساطی استفاده میشود. این درزها باید به درستی پر شوند تا از نفوذ آب، گرد و غبار و مواد خورنده به داخل سازه جلوگیری شود. گروتینگ با استفاده از گروتهای انعطافپذیر، به خوبی این درزها را پر میکند و عملکرد درز انبساطی را تضمین مینماید.
- آببندی و جلوگیری از نفوذ آب: برخی از گروتها که دارای مقاومت بالا در برابر نفوذ آب هستند، برای آببندی سازهها به کار میروند. این گروتها معمولاً در فونداسیونهای زیرزمینی، تونلها، سدها، مخازن آب و سازههای دریایی استفاده میشوند. با اجرای صحیح گروتینگ از نفوذ آب به داخل سازهها جلوگیری و دوام سازه افزایش مییابد.

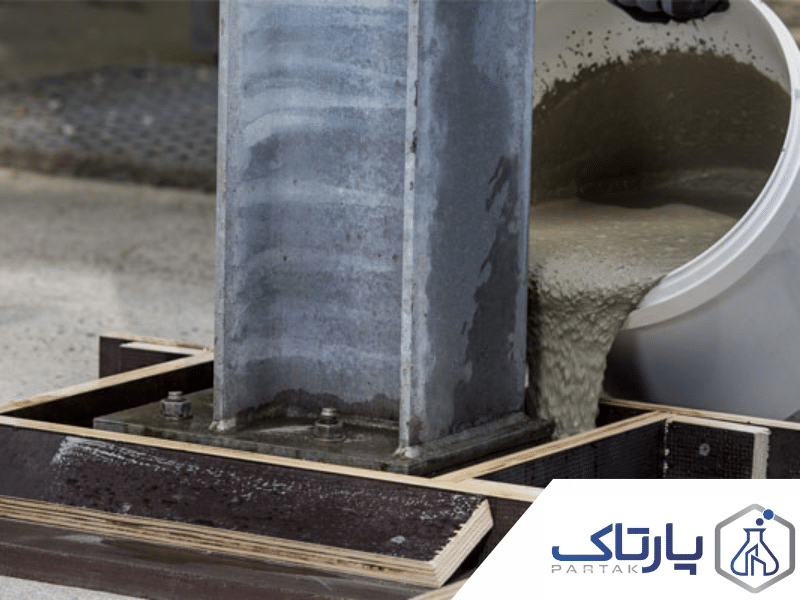

- تثبیت صفحات زیر ستونها و ستونها: گروتها برای پر کردن فضای بین صفحات زیر ستونها و فونداسیون به کار میروند. این فضاها باید به طور کامل پر شوند تا از انتقال یکنواخت بارهای استاتیکی و دینامیکی به فونداسیون اطمینان حاصل شود. در این کاربرد، گروت ریزی زیر صفحه ستون باعث توزیع مناسب نیروها در سازه میشوند.

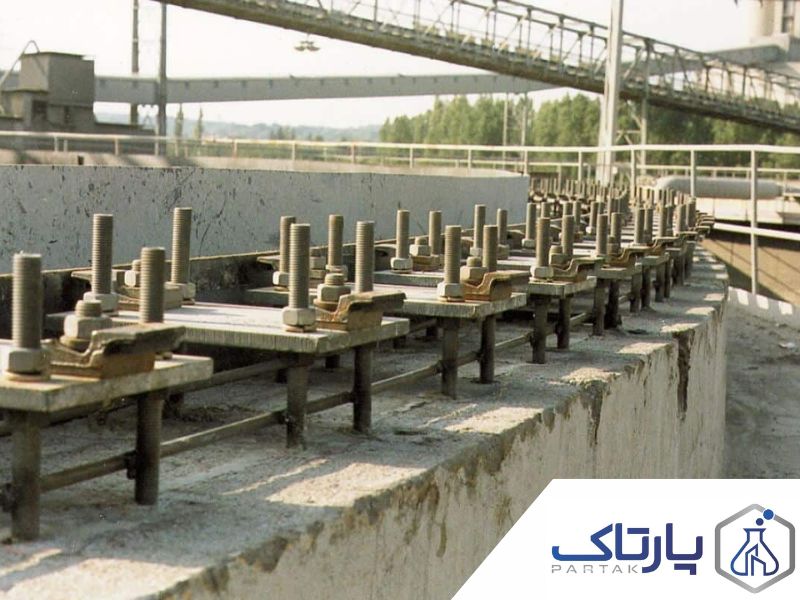

- نصب و تثبیت بولتها و انکرها: گروتینگ برای نصب و تثبیت انکر بولتها و میلگردها در فونداسیونها و المانهای بتنی استفاده میشود. این فرآیند به افزایش مقاومت کششی و برشی بولتها کمک و اتصالات محکم و ایمنی را ایجاد میکند. به خصوص در سازههای صنعتی و پروژههایی که نیاز به اتصالات مقاوم در برابر لرزش و بارهای دینامیکی دارند، گروتها انتخاب مناسبی به شمار میآیند.
- تقویت و تثبیت پایههای پل: پایههای پلها به دلیل قرار گرفتن در معرض بارهای زیاد و شرایط محیطی متغیر، نیازمند تقویت مداوم هستند. گروتینگ با استفاده از گروتهای با مقاومت بالا، استحکام پایههای پل را افزایش داده و از ایجاد ترکها و آسیبهای ساختاری جلوگیری میکند.
- تثبیت و پایداری تونلها و سازههای زیرزمینی: در تونلها و سازههای زیرزمینی، گروتینگ برای تثبیت و تقویت دیوارهها، کاهش نفوذ آب و افزایش مقاومت تونل در برابر ریزش یا نشست کاربرد دارد. گروتهای خاصی که برای این نوع سازهها استفاده میشوند، دارای ویژگیهایی مانند مقاومت بالا در برابر فشار آب، روانی و سیالیت مناسب و چسبندگی بالا هستند.
- ساخت و نصب دیوارهای حائل و سازههای نگهدارنده: در ساخت دیوارهای حائل و سازههای نگهدارنده، گروتینگ به عنوان یک راهکار تقویتی عمل میکند. این سازهها معمولاً برای مقابله با فشار خاک و آب در پروژههای زیرزمینی یا مناطق شیبدار ساخته میشوند. استفاده از گروتها باعث افزایش پایداری و استحکام این دیوارها میشود.
دستورالعمل اجرای گروت ریزی
اجرای صحیح گروت ریزی نیازمند رعایت دستورالعملهای مشخصی است تا بتوان بهترین نتایج را در تقویت و پایدارسازی سازه به دست آورد. این دستورالعملها شامل آمادهسازی سطوح، انتخاب نوع مناسب گروت، مخلوط کردن، اجرا و کنترل نهایی میشود. در ادامه به مراحل و نکات کلیدی اجرای گروتریزی میپردازیم:
آمادهسازی سطح
آمادهسازی صحیح سطوحی که گروت ریزی روی آنها انجام میشود، نقش مهمی در کیفیت نهایی کار دارد. سطوح مورد نظر باید عاری از تمام آلودگیها شامل گرد و غبار، روغن، گریس، زنگزدگی و هر گونه مواد زائدی باشند. برای بهبود چسبندگی گروت سطح مورد اجرا باید از طریق ابزارهای مکانیکی زبر و خشن شود. در نهایت قبل از گروت ریزی سطوح بتنی باید به طور کامل با آب مرطوب شوند تا از جذب آب گروت توسط بتن و کاهش عملکرد گروت جلوگیری شود. با این حال، دقت شود که آب اضافی روی سطح باقی نماند.
- انتخاب نوع مناسب گروت
انتخاب گروت مناسب با توجه به شرایط محیطی و نیازهای پروژه اهمیت دارد. انواع مختلفی از گروتها مانند گروتهای پایه سیمانی، گروتهای اپوکسی و گروتهای پلیمری وجود دارند که هر کدام کاربردهای خاصی دارند. در انتخاب نوع گروت باید عواملی مانند شرایط محیطی (دما، رطوبت، مواد شیمیایی)، نیاز به مقاومت فشاری و کششی خاص، مقاومت در برابر ارتعاشات و بارهای دینامیکی، مقاومت در برابر نفوذ آب و مواد خورنده را در نظر گرفت.
- قالببندی
قالببندی باید به گونهای باشد که امکان نفوذ گروت به تمام فضاهای خالی را فراهم کند. قالبها باید از موادی ساخته شوند که در برابر فشار و وزن گروت مقاومت کافی داشته باشند و برای جلوگیری از نشت گروت درزهای آن به خوبی آببندی شده باشد. همچنین برای جلوگیری از چسبندگی گروت به قالب، میتوان از مواد جداکننده مخصوص استفاده کرد تا پس از گیرش گروت، قالبها به راحتی جدا شوند.
- مخلوط کردن گروت
اختلاط گروت از اهمیت بالایی برخوردار است، زیرا تأثیر مستقیم بر خواص مکانیکی و سیالیت گروت دارد. برای میزان آب مورد نیاز به دستورالعمل محصول مراجعه کنید. آب تمیز و عاری از هر گونه آلودگی درون میکسر مکانیکی ریخته شود و سپس پودر گروت به آرامی به آن اضافه گردد. به طور معمول، مخلوط کردن باید تا زمانی که ترکیبی همگن، یکدست و بدون حباب هوا به دست آید، ادامه پیدا کند. زمان مخلوط کردن معمولاً بین ۳ تا ۵ دقیقه است. پس از مخلوط کردن، گروت باید از لحاظ قوام (روانی و چسبندگی) بررسی شود.
- اجرای گروت ریزی
پس از اختلاط گروت، مخلوط به دست آمده بلافاصله باید به محل اجرا منتقل و ریخته شود تا از کاهش روانی و گیرش اولیه جلوگیری شود. گروت باید از یک سمت قالب ریخته شود تا به صورت یکنواخت و بدون ایجاد حفره هوا تمام فضای مورد نظر را پر کند. اگر نیاز به گروتریزی در چند مرحله باشد، باید توجه شود که هر مرحله قبل از گیرش اولیه مرحله قبلی اجرا شود. در صورت مشاهده حبابهای هوا، با استفاده از ابزارهای مناسب مانند میله ویبراتور حبابها را تخلیه کنید. در پروژههای بزرگ هنگام اجرای گروتینگ میتوان از پمپهای مخصوص گروت ریزی استفاده نمود. این پمپها به توزیع یکنواخت گروت کمک میکنند.
- عملآوری گروت
عملآوری صحیح گروت پس از اجرا برای دستیابی به مقاومت نهایی و جلوگیری از ترکخوردگی بسیار مهم است. پس از اتمام گروتریزی، سطح باید با پلاستیک یا مواد مخصوص عملآوری پوشانده شود تا از تبخیر سریع آب جلوگیری شود. در گروتهای پایه سیمانی، رطوبتدهی مداوم در طول دوره گیرش (معمولاً ۳ تا ۷ روز) توصیه میشود.
- باز کردن قالبها و بررسی نهایی
قالبها زمانی باز شوند (معمولا ۲۴ تا ۴۸ ساعت) که گروت گیرش اولیه را داشته باشد. سطح گروت باید از لحاظ کیفیت، یکنواختی، عدم وجود ترکها و حفرهها بررسی شود. در صورت وجود هرگونه عیب یا نواقص، ضروری است به سرعت نسبت به ترمیم آنها اقدام کرد.
آشنایی با گروت G1 و گروت G2
دوغاب G۱ برای پر کردن دائمی فضای اطراف میلههای فولادی در سازههای بتنی استفاده میشود و پایداری شیمیایی خوبی در برابر افزودنیهای G۱ دارد که دارای خواص گستردهای است که میتواند سازههای بتنی اطراف را تحت تأثیر قرار دهد. گروت G۱ دارای بهترین مقاومت فشاری با عملکرد اتصال بالا بین فولاد است، اما برخی از الزامات برای این کاربرد وجود دارد. این یک نوع ملات تزریقی سرد، با مقاومت فشاری اولیه بالا و عمر طولانی است. باید افزودنی ویژه G۱ اضافه شود. در حین مخلوط کردن برای جلوگیری از تراوش دوغاب G۱ در اثر فشار آب باید توجه کرد.
گروت G۲ بتن پیش ساختهای است که حاوی افزودنی G۲ است که باعث دوام و ماندگاری طولانی آن میشود. میتوان از آن برای تأسیسات تجاری یا مراقبتهای بهداشتی، ساختمانهای بلند، پروژههای کارهای عمومی و تعدادی از پروژههای مختلف دیگر استفاده کرد. این یکپارچگی کل ساختار را تضمین میکند و افزودنی آن یک بازدارنده خوردگی است که مقاومت طولانی مدت در برابر رطوبت را نیز تضمین میکند.
سلام
جت گروتینگ چی هست؟
با سلام
جت گروتینگ (Jet Grouting) یکی از روشهای بهبود و اصلاح خاک است که برای افزایش مقاومت و کاهش نفوذپذیری خاکهای ضعیف استفاده میشود. این روش به وسیله تزریق گروت سیمانی و دیگر گروت ها با سرعت و فشار بالا به درون خاک انجام میگیرد.
در چه شرایطی استفاده از گروتینگ تزریقی توصیه میشود؟
سلام وقت بخیر
گروت ریزی تزریقی (Injection grouting) زمانی که بخواهیم ترکها یا حفرههای موجود در سازههای بتنی و آجری را بدون نیاز به تخریب پر کنیم، توصیه میشود. این روش بهویژه در پروژههای مقاومسازی، آببندی سازهها، و افزایش دوام ساختمانهای قدیمی کاربرد دارد. گروت تزریقی با فشار وارد میشود و به عمق ترکها و حفرهها نفوذ میکند، که این امر باعث ترمیم کامل و افزایش یکپارچگی ساختار میشود.
